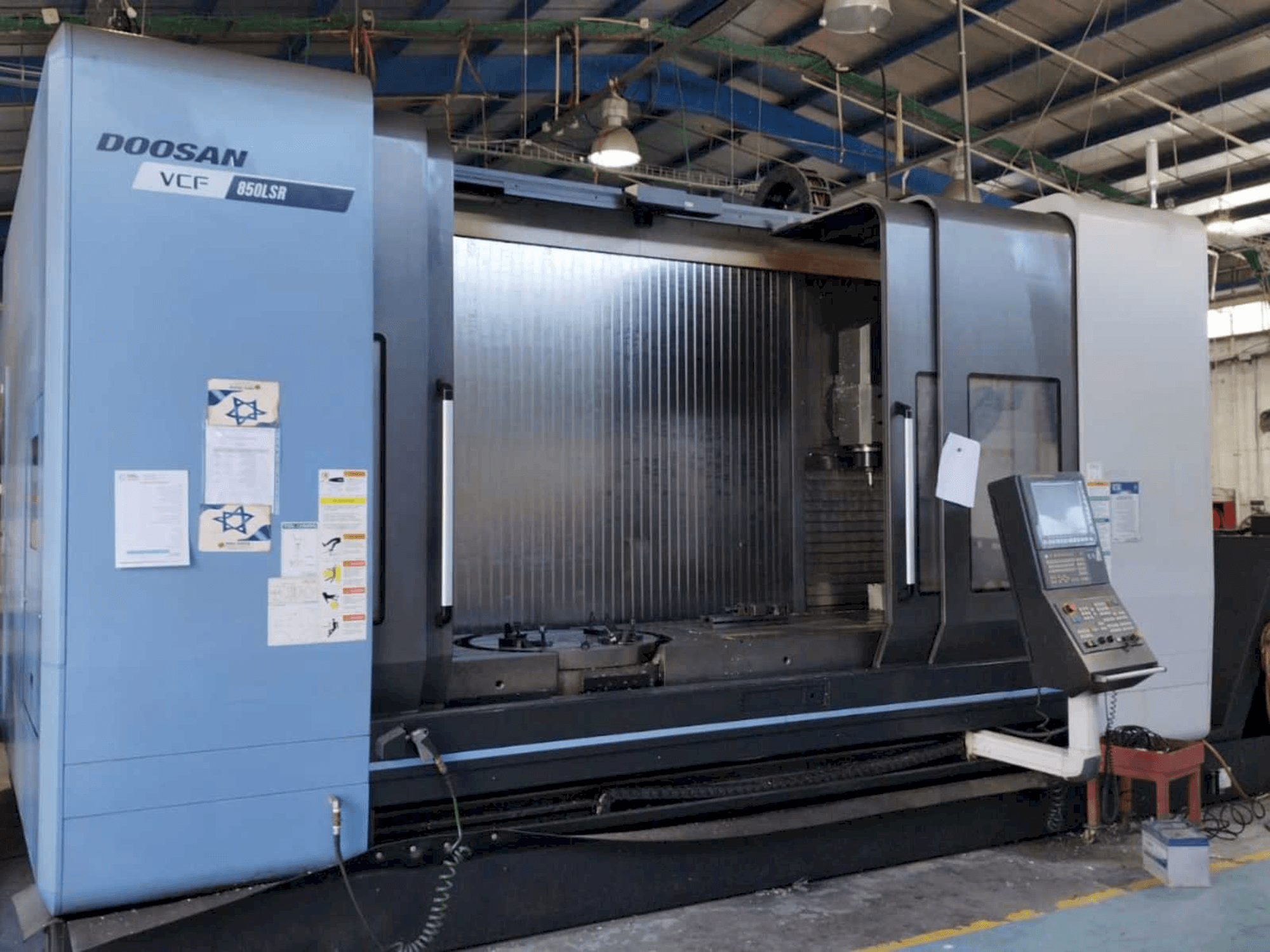

Doosan VCF 850LSR Vertical Machine Center.

Mostrar na língua original

Este Centro de Máquinas Verticais Doosan VCF 850LSR foi fabricado no ano 2017 na Coreia. Está equipado com uma unidade de controlo FANUC F31i-5AX e tem 5 eixos. A máquina tem uma velocidade de fuso de 12000 rpm e um diâmetro máximo de ferramenta de 80 mm.

Visão Geral

marca: DOOSAN
ano: 2017
MODELO: VCF 850LSR
tipo de aplicação: Fresagem
Localização: Israel
tipo de máquina: Centro de maquinação vertical
disponibilidade: Vendido
marca da unidade de controlo: FANUC

Informação Técnica - DOOSAN VCF 850LSR

Dados Gerais

Largura das medições: 3795 mm
Profundidade das medições: 5440 mm
Altura das medições: 3205 mm
Peso da máquina: 24000 KG

Unidade de controlo

Modelo: F31i-5AX
Marca: FANUC

Acionador principal

Potência do motor do fuso: 18.5/22 kw
Diâmetro do fuso: 12000
Porta-ferramenta: BT40
Número do eixo: 5

Movimento

EIXO-X Movimento: 3000 mm
EIXO-X Travessia rápida: 40 m/min
EIXO-Y Movimento: 850 mm
EIXO-Y Travessia rápida: 40 m/min
EIXO-Z Movimento: 800 mm
EIXO-Z Travessia rápida: 40 m/min

Peça a maquinar

Peso da peça a maquinar: 3500 kg

Mesa

Comprimento exterior: 3500 mm
Largura exterior: 870 mm

Ferramentas

Peso máx.: 8 kg
Diâmetro máx. da ferramenta: 80 mm
Comprimento máx. da ferramenta: 300 mm

Informações adicionais

Benefícios da máquina

Benefícios técnicos da máquina:
- - Superfície da mesa mm ranhura em t (5-150 x 18h8)
- - Máx. Altura da peça mm 900
- - Superfície do fuso para a mesa mm 100-900
- - Máx. Torque (25% ed) nm 204
- - Transmissão de energia - drive incorporado
- - Tipo de cone iso #40, 7/24 cone
- - Máx. Taxa de avanço de corte 20. 000 mm/min
- - Posicionamento mm ±0. 005/full curso
- - Repetibilidade mm ±0. 002
- - Massa de haste de ferramenta403 bt-40
Benefícios qualitativos da máquina:
- - Número de bolsos: atc60

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
