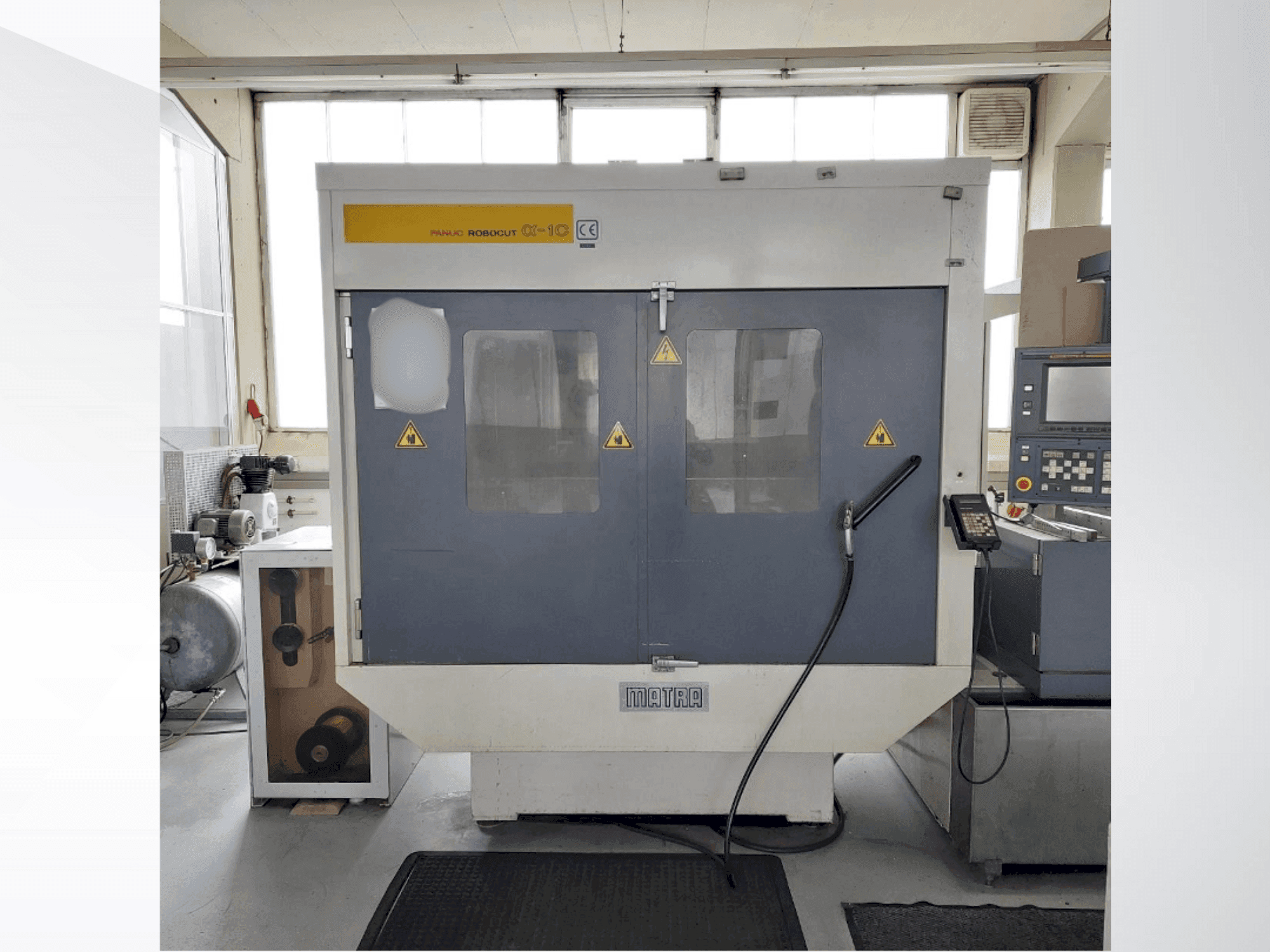

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Dados Gerais

• Largura das medições: 2610 MM
• Profundidade das medições: 3270 MM
• Altura das medições: 2240 MM
• Peso da máquina: 2600 KG

Unidade de controlo

• Modelo: System 16-WB
• Marca: FANUC

Acionador principal

• Ângulo máx. do porta ferramenta: ± 30 degrees/80 mm (option ± 45 degrees/40 mm)
• Número do eixo: 5

Movimento

• EIXO-X Movimento: 520 mm
• EIXO-Y Movimento: 370 mm
• EIXO-Z Movimento: 300 mm (275 mm in water bath)
• U-Axis Movimento: ± 60 mm
• EIXO-W Movimento: ± 60 mm

Peça a maquinar

• Peça a maquinar x: 790 mm
• Peça a maquinar y: 730 mm
• Peça a maquinar z: 275 mm
• Peso da peça a maquinar: 650 kg (with coaxial spindle), 450 kg (with water bath)

Mesa

• Comprimento exterior: 750 mm
• Largura exterior: 590 mm
