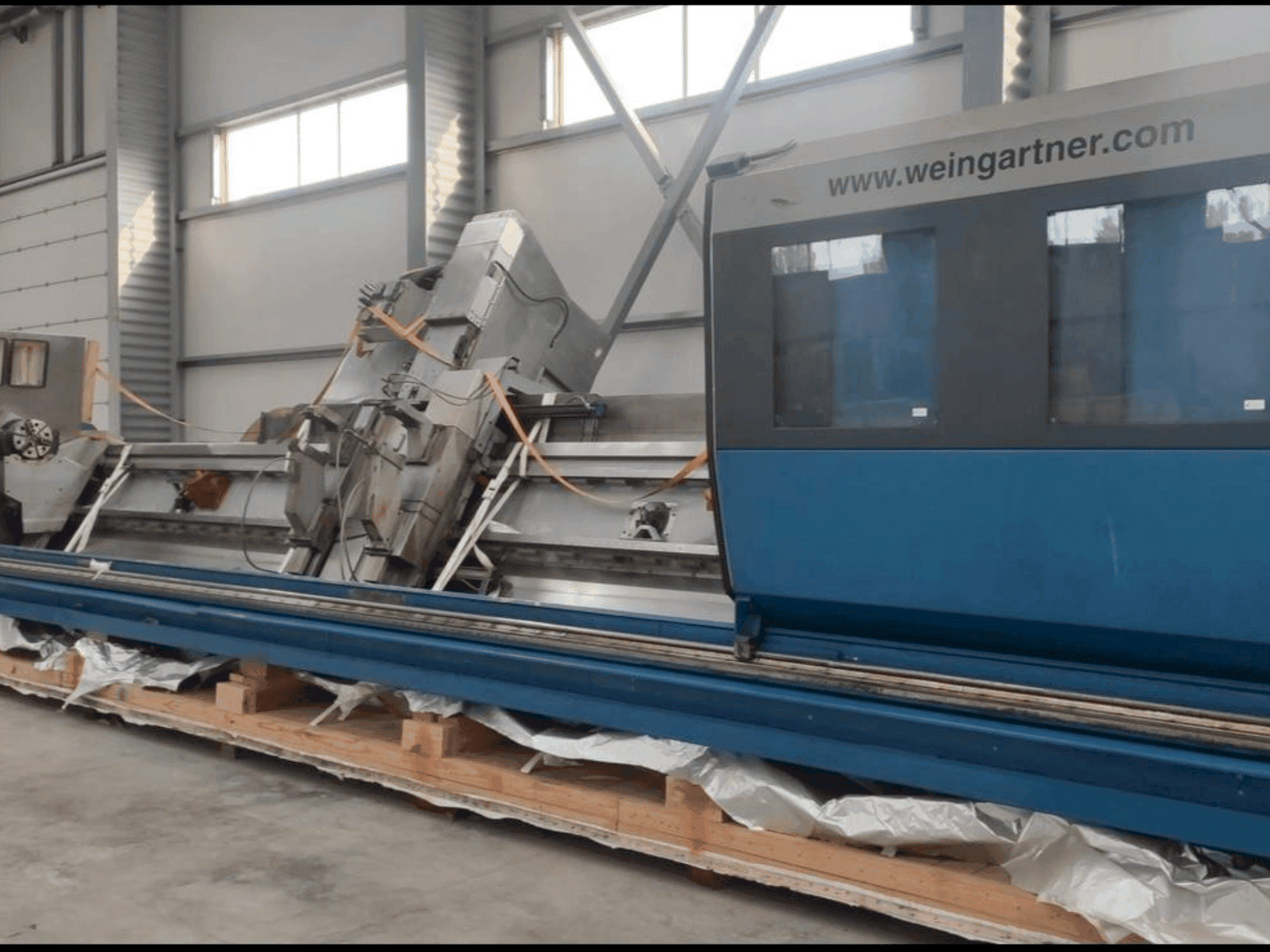

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Equipamento adicional

• Cabeçalho: Alimentação por servo motor AC: 1FT6 105 - 8SF71 - 3AG1, Binário disponível no fuso principal em funcionamento S1, Relação da caixa de engrenagens cónicas: 4:1, Relação de transmissão sem-fim: 15:1, Relação de redução total: 60:1, Altura do fuso principal: 1550 mm, Furo do fuso principal: 108 mm, Mandril Gr. 315: Diâmetro do furo: 95 mm, Pressão máxima: 27 bar, Força de aperto máxima a 27 bar: 17500 daN, Aperto exterior: 25 - 245 mm, Aperto interior: 90 - 310 mm
• Transportador de aparas: Potência de acionamento: 1,1 kW, Largura de descarga: 250 mm, Altura de descarga: 850 mm, Aparas transportadas: 300 dm³/h
• Sistema hidráulico: Débito da bomba: 27 l/min, Pressão máxima do sistema: 80 bar, Potência de acionamento: 4,6 kW, Capacidade do depósito: 60 l, Potência do arrefecedor de óleo: 0,3 kW
• Unidade de fresagem PUFK-320: Unidade de fresagem periférica e de fresagem, eixo giratório A alimentado por servo motor AC: 1FT6 084 - 8AF71 - 3EL4, Relação da caixa de engrenagens planetárias: 70:1, Relação de transmissão de engrenagens: 3:1, Relação de redução total: 210:1, Velocidade máxima de rotação: 90°/seg, Faixa de rotação: ±90°, Alimentação por motor do eixo principal AC: 1PH7 137 - 2NF22 - 0CJ2, Diâmetro máx. da cabeça de corte: 260 mm, Velocidade máx. da cabeça de corte: 300 min-¹
• Unidade de descasque (opção): Alimentação por motor do eixo principal AC: 1PH7 137 - 2NF22 - 0CC2, Relação de transmissão: 2,4:1, Velocidade máxima da cabeça de corte: 1800 min-¹
• Descanso frontal estável: Faixa de diâmetro (mandíbulas de fresagem): 25 - 220 mm, Força de aperto máxima a 80 bar (sem eficiência): 1200 daN, Pressão de aperto máx.: 80 bar
• Descanso traseiro estável: Faixa de diâmetro (mandíbulas de fresagem longas): 25 - 220 mm, Força de aperto máxima a 80 bar (sem eficiência): 1200 daN, Pressão de aperto máx.: 80 bar
• Cabeçote móvel: Alimentação por servo motor AC: 1FT6 064 - 6AF71 - 3EK4, Relação de engrenagens cónicas: 50:1, Avanço rápido máx: 5000 mm/min, Diâmetro da fresa: 160 mm, Curso: 200 mm, Pressão a 50 bar: 1500 daN, Tensão a 50 bar: 1000 daN, Pressão máxima: 50 bar
• Suporte da peça de trabalho: Gama de diâmetros: 70 - 220 mm
• Especificações totais da máquina: Tensão de alimentação: 3 x 380 V ± 10%, Ciclo: 50 Hz ± 2%, Entrada de Potência Máxima: 57 kW, Potência Máxima: 100 A, Tensão de Controlo: 24 V DC, Pressão do Sistema (Pneumática): 6 - 10 bar, Consumo de ar: 15 - 20 m³/hora, Conector de ar: ½", Pressão do sistema (Hidráulica): 90 bar
